Noxum Scale by Noxum Print
Convierte modelos de una escala a otra y obtén el porcentaje exacto para reescalar tu STL o 3MF en Orca Slicer, Cura, Bambu Studio, PrusaSlicer u otros laminadores.
A diferencia de una calculadora de escala tradicional, esta herramienta está pensada para impresión 3D: te dice directamente qué porcentaje colocar en el slicer.
Convierte la escala actual del archivo a la escala destino y coloca el resultado en la escala uniforme del slicer.
Selecciona una conversión común para rellenar la calculadora principal automáticamente.
Comprueba cuántos milímetros medirá la pieza después de cambiar la escala.
Estima en qué escala está un modelo comparando medida real y medida del modelo.
La escala cambia el tamaño final del archivo, pero el laminador necesita un porcentaje. Noxum Scale traduce esa conversión al valor que puedes escribir directamente en el slicer.
Noxum Print
En Noxum Print realizamos impresión 3D personalizada para maquetas, arquitectura, decoración, prototipos y piezas a pedido. Usa esta calculadora para preparar tu escala y luego cotiza tu impresión.
Conversión de escala
Estos bloques reúnen ejemplos de conversión y el criterio para saber qué porcentaje colocar en el laminador.
Para pasar una maqueta de 1:100 a 1:75, coloca 133.33% en el slicer.
Para pasar una maqueta de 1:75 a 1:100, coloca 75% en el slicer.
Para pasar una maqueta de 1:50 a 1:75, coloca 66.67% en el slicer.
Para pasar una maqueta de 1:20 a 1:75, coloca 26.67% en el slicer.
Para pasar una maqueta de 1:200 a 1:100, coloca 200% en el slicer.
Para pasar una maqueta de 1:500 a 1:200, coloca 250% en el slicer.
Usa la fórmula escala actual / escala destino * 100. El resultado es el porcentaje que debes colocar en la escala uniforme del laminador.
Escribe el número de la escala actual y el número de la escala destino. Por ejemplo, para 1:100 a 1:75 se calcula 100 / 75 * 100 = 133.33%.
Orca Slicer, Cura, Bambu Studio y PrusaSlicer
Abre tu archivo STL o 3MF en el laminador. Selecciona el modelo. Busca la opción de escala o tamaño. Activa la escala uniforme en los ejes X, Y y Z. Escribe el porcentaje calculado por Noxum Scale.
Luego revisa las medidas finales, el tiempo de impresión y los gramos de filamento antes de cotizar o imprimir. El mismo criterio aplica en Orca Slicer, Cura, Bambu Studio, PrusaSlicer u otro laminador que permita escalar el modelo de forma uniforme.
No cotices solo por el porcentaje. La medida final y el resultado del slicer son los datos importantes.
Porcentaje para laminador: escala actual / escala destino * 100
Medida final: medida actual * escala actual / escala destino
Escala aproximada: medida real / medida del modelo
Casos en slicer
Para pasar de 1:100 a 1:75, escala el modelo a 133.33% en el laminador. Esto agranda el STL porque 1:75 representa una maqueta más grande que 1:100.
Para pasar de 1:50 a 1:75, escala el modelo a 66.67% en el slicer. Esto reduce el tamaño porque 1:75 es una maqueta más pequeña que 1:50.
El error más común es aplicar el porcentaje dos veces. Aplica el porcentaje una sola vez sobre el archivo original y verifica una medida final en milímetros.
Si ya guardaste un archivo escalado, ese nuevo archivo puede aparecer como 100% en el slicer. Verifica siempre una medida final en milímetros antes de cotizar o imprimir.
Ejemplo: Original 30 mm -> aplicar 66.67% -> 20 mm correcto. Archivo ya convertido de 20 mm -> aplicar otra vez 66.67% -> 13.33 mm incorrecto.
Referencia técnica
Mientras más grande es el número de escala, más pequeño es el modelo.
| Escala | Categoría | Uso típico | Estado |
|---|---|---|---|
| 1:1 | Tamaño real | Piezas funcionales, prototipos, elementos a escala real. | Estándar |
| 1:2 | Detalle | Detalles grandes, piezas constructivas, uniones. | Estándar |
| 1:5 | Detalle | Detalles constructivos grandes. | Muy usada |
| 1:10 | Detalle / mobiliario | Detalles, muebles, uniones y objetos pequeños. | Muy usada |
| 1:20 | Interior / detalle | Interiores, mobiliario, ambientes con alto nivel de detalle. | Muy usada |
| 1:25 | Intermedia | Interiores, detalles y mobiliario; útil, pero menos común que 1:20. | Intermedia |
| 1:50 | Arquitectura | Plantas, cortes, fachadas y maquetas arquitectónicas con buen detalle. | Muy usada |
| 1:75 | Intermedia | Escala útil cuando 1:50 queda grande y 1:100 queda pequeño. | Intermedia |
| 1:100 | Arquitectura general | Plantas generales, viviendas, edificios completos pequeños o medianos. | Muy usada |
| 1:150 | Intermedia | Edificios medianos o grandes, reducción para impresión. | Intermedia |
| 1:200 | Sitio / conjunto | Conjuntos, emplazamientos, volúmenes grandes y edificios completos. | Muy usada |
| 1:250 | Intermedia / sitio | Conjuntos y contexto; menos común que 1:200. | Intermedia |
| 1:500 | Urbanismo / contexto | Urbanismo, manzanos, terreno, contexto y ubicación. | Muy usada |
| 1:1000 | Ciudad / territorio | Ubicación, ciudad, territorio y planificación urbana. | Estándar |
| 1:1250 | Ubicación | Planos de ubicación y contexto amplio. | Usada |
| 1:2500 | Territorio | Mapas, territorio y ubicación amplia. | Usada |
| Uso | Escalas recomendadas | Comentario |
|---|---|---|
| Detalles constructivos | 1:1, 1:2, 1:5, 1:10 | Para piezas pequeñas, uniones, prototipos y detalles técnicos. |
| Interiores y mobiliario | 1:10, 1:20, 1:25, 1:50 | Útil para muebles, ambientes y distribución interior. |
| Maquetas arquitectónicas detalladas | 1:50, 1:75 | Buen equilibrio entre tamaño y detalle. 1:75 sirve cuando 1:50 queda grande. |
| Viviendas y edificios pequeños | 1:50, 1:100 | Las más prácticas para arquitectura general. |
| Edificios medianos o grandes | 1:100, 1:150, 1:200 | Reducen el tamaño final sin perder la lectura general del proyecto. |
| Conjuntos y emplazamientos | 1:200, 1:250, 1:500 | Para terrenos, volúmenes y relación con el entorno. |
| Urbanismo y contexto | 1:500, 1:1000, 1:1250, 1:2500 | Para ciudad, manzanos, ubicación y planificación territorial. |
Preguntas frecuentes
Debes escalar el modelo a 133.33% en el laminador. Esto agranda el archivo porque 1:75 es una escala más grande que 1:100.
Debes escalar el modelo a 66.67% en el laminador. Esto reduce el tamaño del modelo porque 1:75 es más pequeño que 1:50.
Sí. El resultado se puede usar en Orca Slicer colocando el porcentaje en la opción de escala uniforme del modelo.
Sí. El porcentaje funciona en cualquier laminador que permita escalar el modelo de forma uniforme.
Porque después de guardar o exportar el modelo reescalado, ese nuevo archivo puede aparecer como 100% en el laminador. Si aplicas el porcentaje otra vez, el tamaño final será incorrecto.

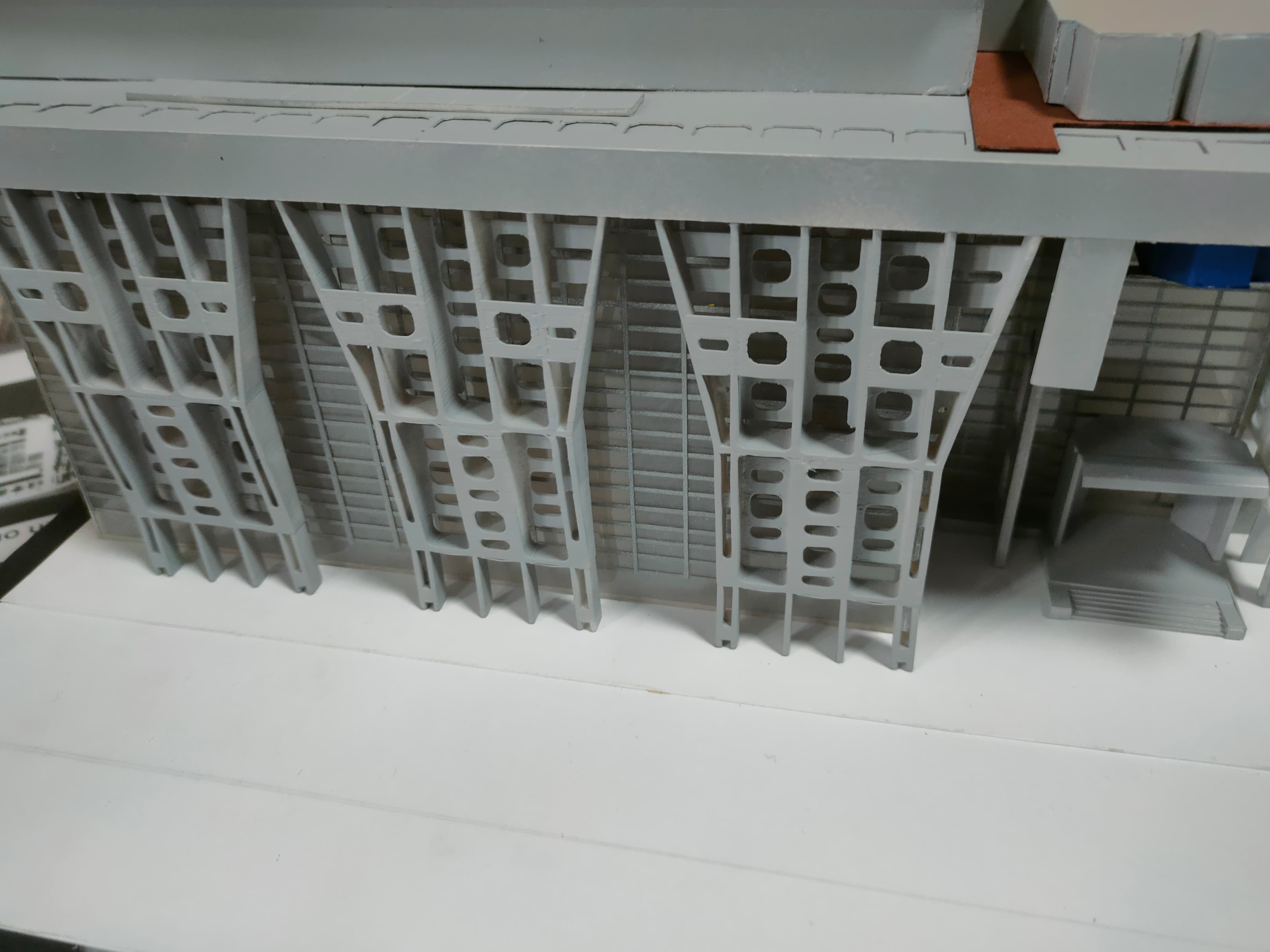

En Noxum Print realizamos impresión 3D de maquetas arquitectónicas en La Paz, Bolivia. Te ayudamos con escalas, medidas y preparación de archivos para impresión.
